DM6100


        X射线测厚仪


用于钢带、铜带、铝带、铝箔等非接触式在线厚度测量

性价比大大优于以同位素放射源射源的测厚仪

价格仅为国外同类产品的五分之一



概述

DM6100型X射线测厚仪可用于各行各业中各种塑料薄膜、橡胶、木材、纸板、金属薄板等厚度的测量,主要用于金属轧制行业各个领域对生产线上的产品,如带钢、铜带、铝带、铝箔等进行动态状态下的厚度测量,可输出厚度信号到AGC系统,以实现厚度的闭环调节。具有不接触被测物体、连续、快速、准确测量等优点。

DM6100型X射线测厚仪采用X光管作X射线源,相比于国内目前绝大部分以同位素放射源作X射线源的X射线测厚仪,具有很大的优越性。首先,可以免除使用同位素放射源带来的复杂审批程序、高额管理成本、尤其是仪器报废其放射源的回购成本。其次,本测厚仪采用本公司开发的特有的射源控制技术,其X射线源的能量和强度连续可调,可保证在最大测量厚度范围内的每个厚度都达到最佳测量精度,而同位素放射源一般只有一个能量,只能保证某一厚度的最佳测量精度。

目前国内生产的X射线测厚仪绝大部分以同位素放射源作X射线源,而以X光管作X射线源的X射线测厚仪主要以进口的大型设备为主,价格很高,虽说近几年国内也有少数企业开始生产,但市场占有率有限,且价格也较高。DM6100型X射线测厚仪是采用小型X光管作X射线源的小型测厚仪,其性能虽略逊于进口产品,但价格远低于进口产品,也低于国内同行,只与以同位素放射源作X射线源的测厚仪相近,而性能却大大高于以同位素放射源作X射线源的测厚仪。

DM6100型X射线测厚仪的推出使国内需用测厚仪的中小型企业也能用上以X光管作射源的X射线测厚仪,为用户提供了一种新的更优化的选择。用户以价格相近的DM6100型X射线测厚仪来取代以同位素放射源作射源的X射线测厚仪,不仅将因为性能的提高而极大地提高产品的质量,从而给用户带来极大的经济效益,同时将因为不用同位素放射源而提高国内的环境保护水平,从而给国家带来极大的社会效益。

我们相信DM6100型X射线测厚仪定将在不远的将来取代以同位素放射源作射源的X射线测厚仪,成为X射线测厚仪市场的主导者。


特点

1.       不含同位素放射源,无三废公害,免除用户的麻烦和费用。

2.       连续的非接触式测量,与AGC系统相连可以实现厚度的闭环控制。

3.       大屏幕中文显示、冷阴极背光液晶、字迹清晰、明亮。

4.       集成化程度高,环境适应能力强,抗干扰能力强、可靠性高。

5.       测量精度高,反应速度快,稳定性好。

6.       操作使用方便、快捷,维护、调试工作量小。

7.       具有自诊断、误操作提示、自动校准、补偿功能。

8.       屏蔽防护极好,确保辐射安全防护要求。

9.       价格功能比低,适应我国国情。


主要技术指标

1.         测量范围:0.1mm~4.0mm(对钢),0.01mm~10.0mm(对铝)。

2.         钢带运行速度:0~27m/s。

3.         分辨精度:0.001mm。

4.         测量精度:±0.2%。

5.         响应时间: 100ms(对厚度变化5%响应63%)。

6.         采样周期:200ms、400ms、600ms、800ms可选择。

7.         测量噪声:0.12%。

8.         重复性: 0.2%。

9.         漂移: 长期漂移<±0.24%每8小时,短期漂移<±0.2%每小时。

10.        预热时间: X射源接通后1小时

11.        自动标定时间:≤20分钟。

12.        材质补偿范围:0~15%(或采用多条合金标定曲线的办法)。

13.        使用条件:环境温度:0~+40℃,相对湿度:≤95%(30℃),电源:220V±20V,50Hz。

14. 整机功耗:  ≤250W。

15.        尺寸及重量:

             仪表操作台:470mm×365mm×160mm,15kg。

              C型架:673mm×579mm×189mm,35kg。



订货需知

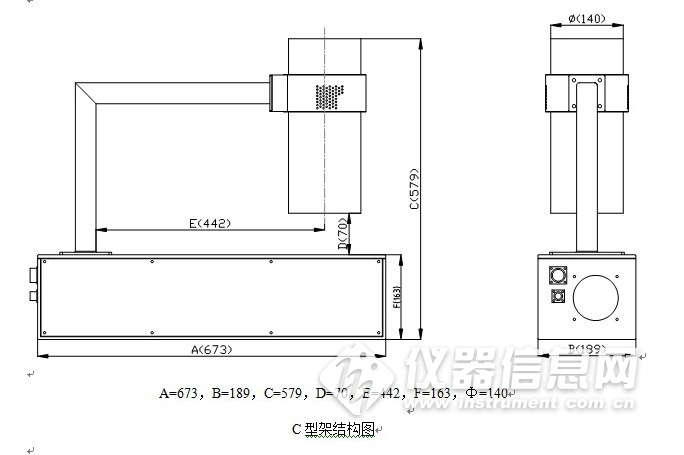

DM6100X射线测厚仪标准型主要技术指标如上所述,标准型的C型架外形规格尺寸如图1所示。如用户认为标准型的能满足测量要求请尽可能选择标准型的,因为标准型的是大批量标准化生产,价格是最便宜的。除标准型外,本公司可提供非标准型的X射线测厚仪,以满足绝大部分需用X射线测厚仪的用户的要求,其X射线光管高压最高电压可为:90kV、150kV、250kV, 最大电流可为:0.5mA、1.0mA、2.0mA,从而使测量范围提高到25.0mm(对钢),测量精度提高到:±0.05%,响应时间: 1ms。如有特殊要求,请在 订货时请提供以下信息:



测量对象

量程范围

轧制速度

带材宽度

C型架与操作台的距离

测量精度

响应时间

轧制温度

其它要求1

其它要求2
